Mis à jour : 5 fév, 2009

VC-LFO

version n°1
In english
retour au sommaire


Description

Ce module est très utile dans un synthétiseur modulaire. Il fournit des signaux de controle oscillants à très basse fréquence. La fréquence d'oscillation de ce module peut également être controlée en tension ce qui est un avantage certain par rapport à un LFO classique.
Dans cette version, la fréquence est ajustable de 0,1Hz (période de 10s) à 100Hz (période de 10ms) ou bien de 0,01Hz (période de 100s) à 10Hz (période de 100ms) suivant la position du sélecteur de gamme.
La tension de contrôle répond selon une progression exponentielle et doit-être appliquée sur l'entrée FM, le niveau de modulation est réglable grâce au potentiomètre FM LEVEL.

Chacun des signaux (dent de scie montante, triangle, sinus et carré) dispose de sa propre sortie. De plus un sélecteur à six position permet de router les signaux vers une sortie inverseuse.

Le coeur de cet oscillateur est basé sur un circuit de J. Brice paru en 1976 .
La partie de conversion des formes d'onde est conçu à partir de circuits élémentaires très classiques tels que des aditionneurs de tension, inverseur de tension, redressement double alternance et distorsion.

La période d'oscillation est visualisée grâce une DEL jaune dont la brillance est liée au signal présent sur la sortie INV OUT.

Schéma

blabla.

Circuit imprimé et implantation des composants
C.I.

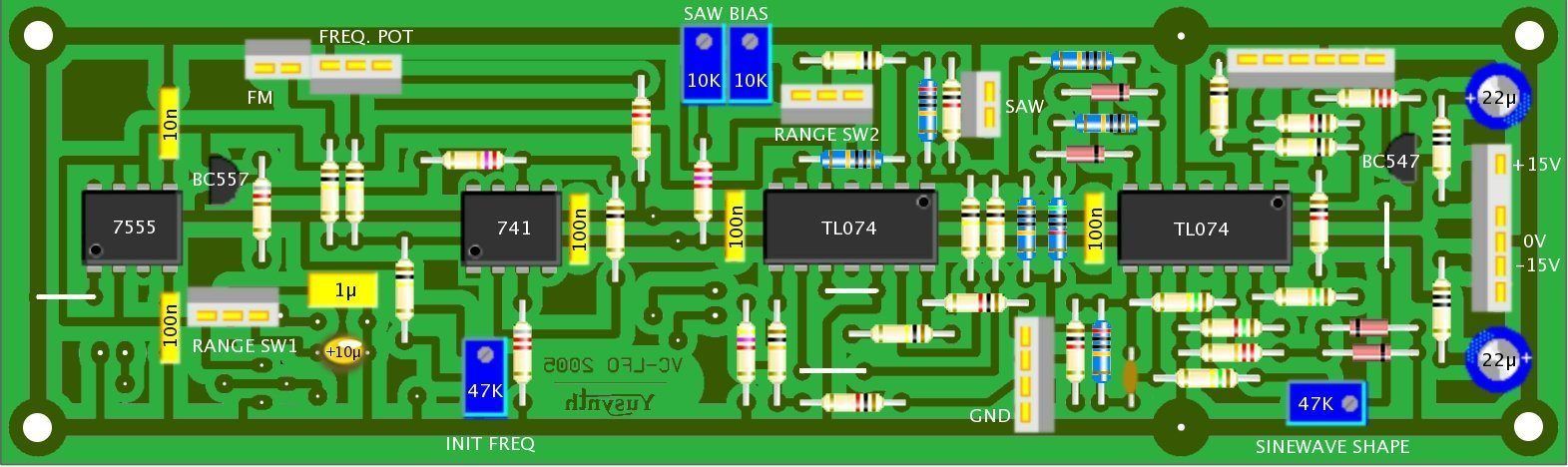

Implantation






 Schéma électrique au format PDF

Dessin du C.I. au format PDF



Composants et instructions de montage
référence
 valeur
 nombre
U1
 7555 (version CMOS du 555)
 1
U2,U3
 TL074
 2
U4
 LM741 ou TL071
 1
Q1
 BC557B
 1
Q3
 BC547
 2
D1,D2,D3*,D4*
 1N4148 , * appariés
 4
R37,R38
 10 5% 2
R33
 220 5%
 1
R7
 820 5% 1
R14,R18,R25,R30,R32,R34
 1K 5% 6
R29
 1.5K 5% 1
R17
 4.7K 5% 1
R8
 5.6K 5% 1
R4
 8.2K 5%
 1
R15,R16,R39
 10K 5% 3
R40
 12K 5%
 1
R28
 15K 5% 1
R27
 22K 5% 1
R6
 27K 5% 1
R43***
 47K 5% * hors C.I.
 1
R22
 50K 1%
 1
R1,R2,R3,R5,R10,R12,R13,R31,R35,R36
 100K 5%
 10
R9,R19,R20,R21
 100K 1%
 4
R24,R26
 150K 5%
 2
R11,R23
 200K 1%
 2
C5
 47pF
 1
C2
 10nF
 2
C7,C8,C9,C10
 100nF
 4
C1
 1µF
 1
C1'
 10µF 35V tantale 1
C3,C4
 22µF 35V
 2
T2
 10K 10 tours
 2
T1,T3
 47K 10 tours
 2
P1
 10K lin
 1
P2
 47K lin
 1
LD1
 LED jaune
 1
SW1
 DPDT interrupteur
 1
SW2
 commutateur rotatif 6 pos. 1
JK1..JK6
 socle jack
 6

Câblage


Face avant

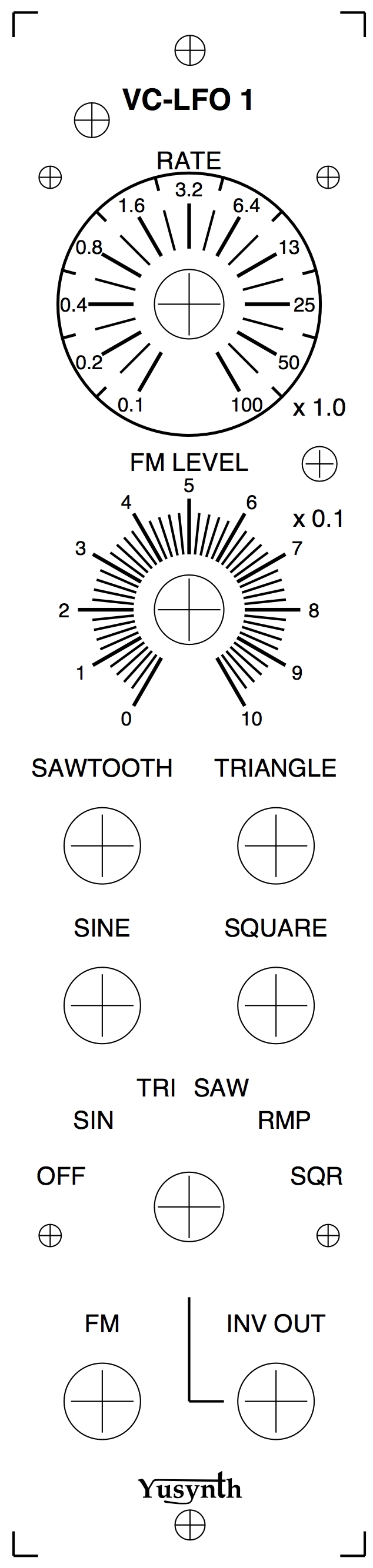

Conception façade


 Téléchargez la sérigraphie de la façade sous la forme d'un fichier PDF

Téléchargez la sérigraphie de la façade sous la forme d'un fichier JPEG

Ajustement et réglages
  1. Réglez le potentiomètre FM. MOD. sur minimum (à fond sens trigo) et le potentiomètre RATE sur le maximum (à fond sens horaire)
  2. Basculez le commutateur de gamme sur x1 (ce qui sélectionne C1a de 1µF et T2a)
  3. Connectez un oscilloscope sur la sortie SAWTOOTH
  4. Vérifiez que vous obtenez une rampe en dent de scie bien linéaire et ayant une amplitude de 10V,  si la rampe n'est pas linéaire (par exemple incurvée) alors vérifiez C1a (et changez la éventuellement, utilisez une capacité au tantale neuve)
  5. Ajustez T2a de façon à ce que la dent scie oscille entre -5V to +5V
  6. Connectez l'oscilloscope sur la sortie TRIANGLE
  7. Ajustez T2a de façon à obtenir un triangle bien symétrique
  8. Puis ajustez T3 de façon à ce que le triangle oscille entre -5V to +5V
  9. Connectez l'oscilloscope sur la sortie SINEWAVE
  10. Ajustez T3 de façon à obtenir la sinusoïde la plus correcte possible
  11. Basculez le commutateur de gamme sur x0.1 (ce qui sélectionne C1b 10µF et T2b)
  12. Connect the oscilloscope to the TRIANGLE output
  13. Ajustez T2b de façon à obtenir un triangle bien symétrique
  14. Basculez le commutateur de gamme sur  x1
  15. Tournez le potentiomètre RATE sur le minimum (à fond sens trigo)
  16. Ajustez T1 de façon à obtenir une période d'oscillation d'environ 10s (fréquence 0.1Hz)
  17. Tournez le potentiomètre RATE sur le  maximum (à fond sens horaire)
  18. Connectez l'oscilloscope sur la sortie INV OUTPUT
  19. Tournez le commutateur rotatif et assurez-vous que vous obtenez les bonnes formes d'onde

Références

Wireless Word june 1976, J. L. Brice, Voltage-controlled ramp generator
