Mis à jour :  18 juin, 2006 Mixer - version 2U
In English
retour au sommaire


Description

Le mélangeur (mixer) est un module utilitaire qui permet de combiner, additionner et inverser des signaux de différentes sources. Il comporte 4 entrées avec niveau réglable, un réglage de niveau général, une visualisation des niveaux d'entrée par une DEL, deux sorties dont une inversée.

Alimentation en +15V/-15V, peut-être alimenté en +1éV/-&2v sans aucun changement.

Schéma électrique

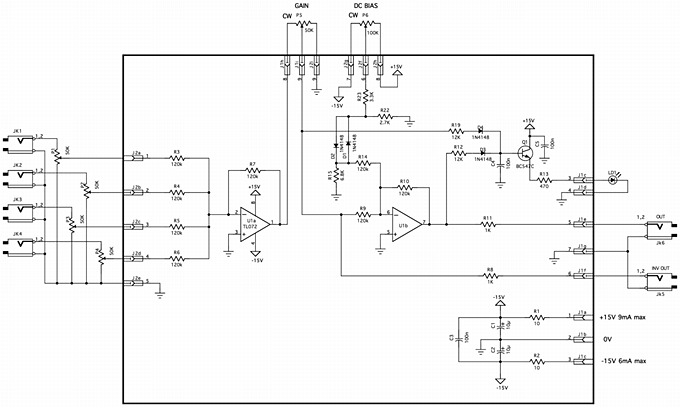

Ce module est basé sur des circuits élémentaires : U1a est un sommeur inverseur qui aditionne les signaux d'entrée et inverse la somme. U2a est un simple inverseur. D1, D2 et C4 jouent le rôle d'un redresseur double-alternance qui  contrôle  le transistor Q1 qui pilote la DEL. P5 permet d'ajouter une tension ajustable entre -5V et +5V sur la sortie non-inversée. D3 et D4 crééent une plage morte (0V) au milieu de la course de P5.

Circuit imprimé et implantation des composants
Circuit imprimé
Implantation

Téléchargez le schéma électrique  sous la forme d'un fichier PDF

Téléchargez le circuit imprimé sous la forme d'un fichier PDF

Instructions de montage
référence
 valeur
 nombre
U1
 TL072 or LM358 or 4558
 1
Q1
 BC547
 1
D1, D2, D3, D4
 1N4148
 4
LD1
 DEL verte
 1
R1,R2
 10 5%
 2
R13
 470 5% 1
R8,R11
 1K 5% 2
R16
 2.7K 5% 1
R17
 3.3K 5% 1
R15
 6.8K 5% 1
R12,R18
 12K 5% 2
R3,R4,R5,R6,R7,R9*,R10*,R14
 120K 5% , *1% ou sélectionnées
 8
C3,C4,C5
 100n
 3
C1,C2
 10µF/25V
 2
P1,P2,P3,P4,P5
 50K lin
 5
P6
 100K lin
 1
JK1,JK2,JK3,JK4,JK5,JK6
 socle jack
 6


Câblage


Face avant
Dessin de la façade


 Sérigraphie


 Téléchargez la sérigraphie sous forme d'un fichier PDF

Téléchargez le schéma électrique  sous la forme d'un fichier JPEG

Réglages
Ce circuit ne requiert aucun réglage et doit marcher du premier coup.
